Зачем нужен понижающий трансформатор (подстанция) для прогрева бетона?

Зимой вода в бетоне замерзает — набор прочности останавливается. Трансформатор понижает сетевые 380 В до безопасных 55–75 В и подаёт ток на нагревательные провода или электроды в бетоне. Конструкция прогревается до +40…+50 °C и набирает марочную прочность за 24–72 часа.

Какие типы трансформаторов для прогрева бетона бывают — ТСДЗ, КТПТО, СПБ?

Три основных: ТСДЗ — сухой, с воздушным охлаждением; КТПТО — масляный, для тяжёлой эксплуатации; СПБ — компактная станция прогрева бетона на базе сухого трансформатора. Выбор зависит от масштаба стройки, частоты использования и условий на площадке.

ТСДЗ или КТПТО — в чём разница на практике?

ТСДЗ легче, дешевле и проще в обслуживании, но не рассчитан на круглосуточную работу месяцами. КТПТО тяжелее и дороже, зато надёжнее при длительной непрерывной нагрузке. Для временных и небольших строек берите ТСДЗ. Для арендных парков и крупных объектов — КТПТО.

Что такое станция прогрева бетона (СПБ)?

Готовый комплект: сухой трансформатор 63–100 кВт, автоматы защиты, клеммы и переключатель ступеней напряжения. Весит от 100 кг (масляный КТПТО — 400–700 кг). Быстро разворачивается, масла не требует. Подходит для малых и средних объёмов заливки.

Какой трансформатор подходит для работы с ПНСВ?

Любой с выходом 55–75 В — ТСДЗ, КТПТО или СПБ. Рабочий ток на жилу ПНСВ — 14–16 А. Важно, чтобы были ступени регулировки напряжения: начинайте с минимальной и плавно увеличивайте нагрев.

Сколько секций ПНСВ можно подключить к одному трансформатору?

Зависит от мощности. Ток одной секции (28–30 м ПНСВ 1.2 мм при 65 В) — около 15 А. Трансформатор 63 кВт при 65 В выдаёт примерно 325 А — это до 20 параллельных секций. На практике оставляйте запас 20%. Секции распределяйте равномерно по фазам — по 6–7 на каждую при трёхфазном подключении.

Можно ли подключить ПНСВ напрямую к сети 220 или 380 В?

Нельзя. ПНСВ рассчитан на 55–75 В. При 220/380 В ток многократно превысит допустимый — изоляция сгорит за секунды, возникнет короткое замыкание и пожар. Напряжение подают только через понижающий трансформатор и только после укладки провода в бетон.

Для чего нужны ступени переключения напряжения?

Ступени регулируют интенсивность нагрева. Начинают с минимальной (обычно 55 В), чтобы бетон не получил тепловой удар. По мере роста электрического сопротивления бетона ток падает — переключают на следующую ступень. Обычно у трансформатора 3–6 ступеней.

Когда на стройке нужен трансформатор для прогрева?

Когда среднесуточная температура опускается ниже +5 °C и планируется заливка монолита. Трансформатор обеспечивает безопасное напряжение 55–75 В для нагревательных проводов ПНСВ. При морозах ниже −20 °C мощность увеличивают переключением ступени. Оборудование работает при температуре воздуха до −40 °C.

Сколько длится полный цикл прогрева?

Три этапа: разогрев (6–12 ч), изотермическая выдержка (24–72 ч), плавное остывание (24–48 ч). Максимум — +70 °C, для массивных конструкций — не выше +50 °C. Итого — 2–4 суток в зависимости от массивности конструкции и мороза.

Какой объём бетона прогреет один трансформатор на 80 кВт?

Трансформатор 80 кВт за цикл прогревает 30–50 м³. При сильных морозах (ниже −25 °C) объём снижается, при хорошем утеплении опалубки — растёт.

Как обеспечить электробезопасность?

Трансформатор заземляют — сопротивление контура не более 4 Ом. Рядом кладут диэлектрические коврики, ставят ограждение и предупреждающие знаки. Подключение и отключение проводов выполняет электрик с группой допуска не ниже III. Участок прогрева — под постоянным надзором.

Кто имеет право работать с трансформатором?

Подключение, переключение ступеней и отключение выполняет электротехнический персонал с группой по электробезопасности не ниже III. Бетонщики, укладывающие ПНСВ, проходят инструктаж о правилах работы вблизи электроустановок.

Какие защитные устройства обязательны?

На вводе — автоматический выключатель от короткого замыкания и перегрузки. Обязателен контур заземления. Желательна токовая защита на каждой линии. Модели с индексом «А» автоматически отключаются при перегреве обмоток.

Как обслуживать сухой трансформатор (ТСДЗ, СПБ)?

Перед каждым запуском проверяйте изоляцию мегаомметром (не ниже 0,5 МОм), осматривайте клеммы и кабели. Регулярно чистите вентиляционные отверстия — забитый воздуховод перегреет обмотки. Храните в сухом помещении, на улице — защищайте от осадков.

Как обслуживать масляный трансформатор (КТПТО)?

Следите за уровнем масла по маслоуказателю. Раз в сезон проверяйте пробивное напряжение масла — при падении ниже 25 кВ масло меняют или регенерируют. Осматривайте уплотнения на подтёки. После долгого хранения измерьте сопротивление изоляции обмоток.

Подходит ли трансформатор для прогрева грунта?

Да. Большинство ТСДЗ и КТПТО рассчитаны и на прогрев мёрзлого грунта. Для грунта используют электроды (арматурные стержни) или провод в пробуренных скважинах. Мощность выше — 2,0–3,5 кВт на 1 м³.

Сколько прослужит трансформатор?

При правильной эксплуатации — 8–15 лет. Масляные КТПТО живут дольше за счёт эффективного охлаждения. Сухие ТСДЗ при интенсивной работе изнашиваются быстрее, но регулярная чистка и контроль изоляции продлевают ресурс.

Можно ли использовать сварочный трансформатор вместо специального?

Не стоит. Сварочный не рассчитан на многочасовую непрерывную работу (режим ПВ=100%), не имеет ступеней регулировки и защиты от перегрева. Результат — перегрев обмоток, выход из строя и риск пожара.

Главная

Строительное оборудование

Оборудование для прогрева бетона

Трансформаторы для прогрева бетона

Q: Как рассчитать мощность трансформатора для прогрева бетона?

Считайте 1,0–2,5 кВт на 1 м³ бетона. До 30 м³ достаточно 63 кВт, до 50 м³ — 80 кВт, до 65 м³ — 100 кВт. При морозах ниже −20 °C расход мощности растёт — берите трансформатор на ступень выше.

Подстанции трансформаторные КТПТО

● предназначены для электропрогрева бетона и мерзлого грунта

● рассчитаны для работы на открытых площадках или под навесом на высоте до 1000 м над уровнем моря обеспечивают нормальную работу при температуре -40℃ ~ 10℃

● могут работать в ручном и автоматическом режимах

Артикул

1010452

Подстанция трансформаторная КТПТО-80/0,38У1 (ручн. режим), ТА5КТПТО80Р

1010453

Наименование

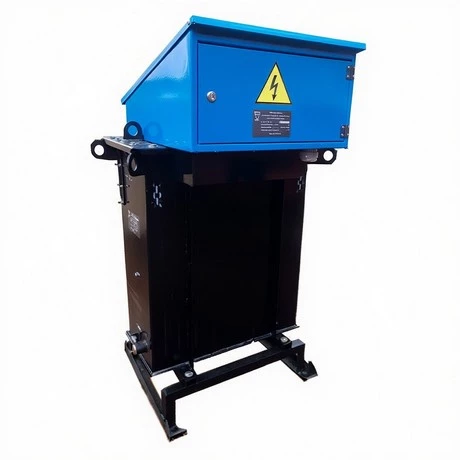

Подстанция трансформаторная КТПТО-80/0,38У1 (ручн. режим), ТА5КТПТО80Р Подстанция трансформаторная КТПТО-80/0,38У1 (автом. режим), ТА5КТПТО80А

Мощность, кВА

80 80

Напряжение, В

3х380 3х380

Цена, р.

242 000 ₽ 262 900 ₽

Кол-во

Купить

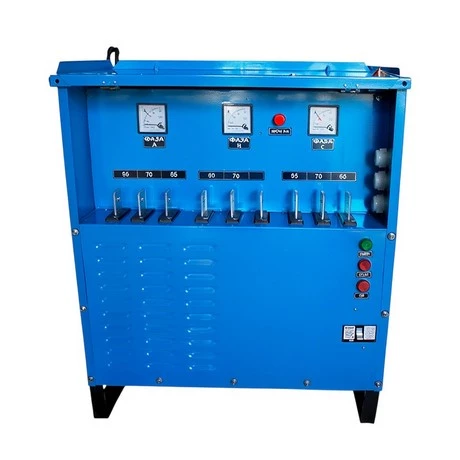

Трансформаторные станции прогрева бетона ТСДЗ

● предназначены для электропрогрева бетона и мерзлого грунта

● рассчитаны для работы в закрытых помещениях или под навесом на высоте до 1000 м над уровнем моря

● обеспечивают нормальную работу при температуре -45℃ ~ 20℃, при относительной влажности воздуха не более 80%

Артикул

1010454

Трансформаторная станция прогрева бетона ТСДЗ-63/0,38 УХЛ 2, ТА5ТСДЗ63Р

1010455

Наименование

Трансформаторная станция прогрева бетона ТСДЗ-63/0,38 УХЛ 2, ТА5ТСДЗ63Р Трансформаторная станция прогрева бетона ТСДЗ-80/0,38 УХЛ 2, ТА5ТСДЗ80Р

Мощность, кВА

63 80

Напряжение, В

3х380 3х380

Цена, р.

135 000 ₽ 152 000 ₽

Кол-во

Купить

Прогрев бетона в зимний период — обязательная технология при заливке бетонной смеси в условиях низких температур. Для обеспечения качественной заливки и набора прочности используют станции прогрева бетона и трансформаторы для прогрева бетона, включая сухие трансформаторы и масляные аппараты. В этом разделе расскажем, как выбрать трансформаторный комплект, какие особенности учитывать и почему важна правильно подобранная мощность.

Назначение и принцип работы станции прогрева бетона

Установка для прогрева бетона представляет собой комплект оборудования: понижающий трансформатор, элементы нагрева (электроды, проводник, кабель пнсв), система управления (ручной или автоматический) и защитные устройства. Принцип функционирования заключается в подаче электротока через проводник или электроды в бетонную опалубку, где электрическая энергия преобразуется в тепло и обеспечивает обогрев бетонного раствора до требуемой температуры. Для подключения чаще применяют трехфазной сети переменного тока 380В с последующим понижением напряжения до безопасного выходного значения.

Аппарат для прогрева бетона: разновидности

Станции прогрева КТПТО делятся на несколько классов: сухие трансформаторы, масляные трансформаторы и комплектные подстанции. Станция прогрева бетона первого типа удобна в эксплуатации, не требует охлаждения маслом и меньше подвержена риску возгорания. Масляные трансформаторы для бетона имеют лучшую теплоотдачу, но требуют контроля уровня масла и системы охлаждения. Популярные модели обозначаются комбинациями литер - ТСДЗ, ТМТО и другие. Например, прогрев бетона КТПТО 80 или 80.0 — варианты с мощностью около 80 кВт, которые применяются для средних по объему работ. Приобрести сухой трансформатор или иной заинтересовавший аппарат можно через наш сайт.

Мощности и параметры трансформатора

При выборе мощности ориентируются на объем заливаемого бетона, толщину бетонной плиты и температурные условия работы. Например, прогрев бетона в зимнее время требует более мощной установки. Часто встречаются показатели 63 кВт и 80 кВт. Также важны такие характеристики, как количество ступеней напряжения, выходной ток, обмотка, параметры охлаждения и наличие автоматизированного управления прогревочной станции. Мощности трансформатора определяют требуемый ток и длину провода, например, провода пнсв или кабеля 0.38 мм² в зависимости от схемы подключения. Для точного подбора пригодится инструкция и технический паспорт, которым снабжается прогревочный комплект.

Комплектация и дополнительные элементы

Станции для прогрева бетона чаще всего комплектуются трансформаторным аппаратом, кабелями, набалдашниками, крепежом для опалубки и комплектом управления — ручным или автоматизированным. Прогревочная система может включать автомат в зависимости от модели. Важны элементы защиты, система управления температурой и возможность дистанционного контроля. Для подключения станция снабжена трехфазным проводником и специальными электродами для обогрева бетонной смеси.

Монтаж, подключение и безопасность

При монтаже трансформаторов для прогрева бетона обязательно учитываются требования по заземлению, последовательности подключении трансформатора и рекомендации производителя. Станция должна обеспечить правильную циркуляцию тепла без локального перегрева раствора. Внимание уделяют охлаждению трансформатора и состоянию обмоток, а также допустимому выходному току. Инструкция по эксплуатации содержит подробные указания по работе станции и правила безопасности.

Практические рекомендации

Выбирать трансформатор для прогрева бетона стоит, отталкиваясь от объема смеси и требуемой мощности прогрева. Для крупных бетонных работ лучше всего 80у и 80.2 станция с мощностью около 80 кВт, для мелких — 63 кВт. Обратите внимание на тип проводов (провод ПНСВ, кабель), параметры трехфазной сети и требования по подключении трансформатора. Важно и то, предусмотрено ли автоматическое управление. Правильно выбранная подстанция обеспечит равномерный нагрев бетонной конструкции и надежный набор прочности в условиях низких температур.

Если вам нужна помощь с подбором станции прогрева бетона или понижающего трансформатора, уточните параметры объекта: объем, глубину заливки, грунт (его особенности), климатические условия и наличие электросети 380В. Это позволит точно рассчитать мощность трансформатора для прогрева бетона и подобрать оптимальный комплект для безопасной и эффективной работы. К примеру, работа в условиях высокого напряжения или при низких температурах подразумевает специфические требования к подстанции обогрева бетона.

Цена на сайте указана рядом с каждой товарной позицией. Также через веб-сайт можно купить по Саратову и иные строительные материалы и товары. Охват доставки - вся Россия.
